Collision Domain ve Broadcast Domain Nedir ?


Hub Repeater Switch  Bridge Router Için

Collision Domain (Çarpisma Etki Alani) ve Brodcast Domain (Yayin Etki Alani)

Ilk olarak  gruplandirma yaparak Hub Repeater Switch  Bridge Router için Collision Domain ve Broadcast Domain geçirgenliklerini tanimlayacagim . Verecegim tanim ile  verilen her örnek için Collision Domain ve Broadcast Domain sayisi kolaylikla bulunabilinmektedir.

Hub ve Repeater ;  ikiside OSI katmanli mimarisinin ilk katmaninda yer alan ara baglanti cihazlaridir.Bu iki cihaz  Collision Domain ve Broadcast Domaini  geçirmektedirler .Yani Hub veya Repetarin herhangi bir portuna bir Collision Domain veya Broadcast Domain gelirsen bunu diger tüm uçlarindan geçirmektedirler.

Switch ve Bridge ise OSI mimarisinin ilk 2 katmanini destekleyen ara baglanti cihazlaridir.Bu iki cihaz yalnizca Broadcast Domain geçirmekte , Collision Domain'i geçirmemektedirler.
Yani Switch veya Bridge'in  herhangi bir portuna bir Collision Domaini gelirse bu Switch ve ya Bridge'in diger portlarina aktarilmaz yalnizca o portu etkiler bu sekilde Collision Domaini absorbe etmis ve yalnizca bulundugu port için etkin olmasini saglamis olurlar.Fakat  yine bir portuna Broadcast Domain gelirse bunu diger portlarina aktarmaktadirlar.

Router ise OSI mimarisinin ilk 3 katmanini destekleyen cihazdir.Router'un bir arayüzüne Broadcast veya Collision Domaini gelirse 2 etki alaninida absorbe eder diger arayüzlerine aktarmaz ve yalnizca bulundugu arayüz için etkin olmasini saglarlar.

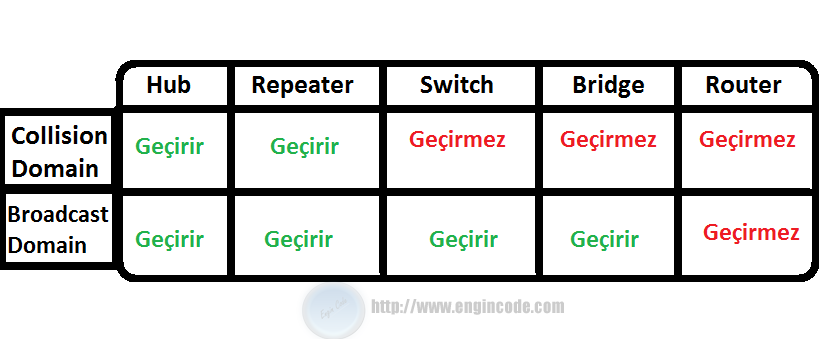

Tüm bu anattiklarimizi bir özet olacak sekilde tablo halinde gösterecek olursak ,

NOT :
Router'ün her bir baglanti yerine "Arayüz" , Switch ,Bridge ,Hub ve Repeater'in her bir baglanti yerine ise port denir .
Ikinci önemli nokta ise bizim burda bahsettigimiz switch Layer 2 switch'dir. Günümüzde OSI 'nin ilk 4 katmanini destekleyen Layer 4 switchler dahi bulunmaktadir.


Collision Domain ve Brodcast Domain Örnek Uygulama Video



Collision Domain ve Brodcast Domain Örnek Uygulama Resim

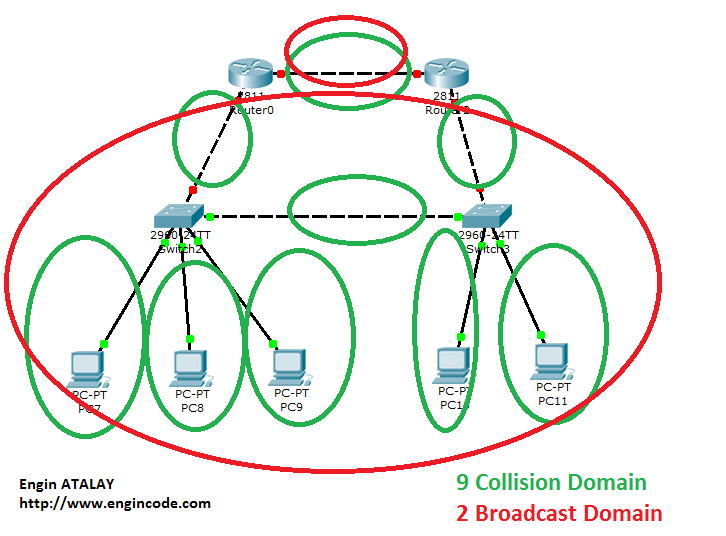

Örnek - 1

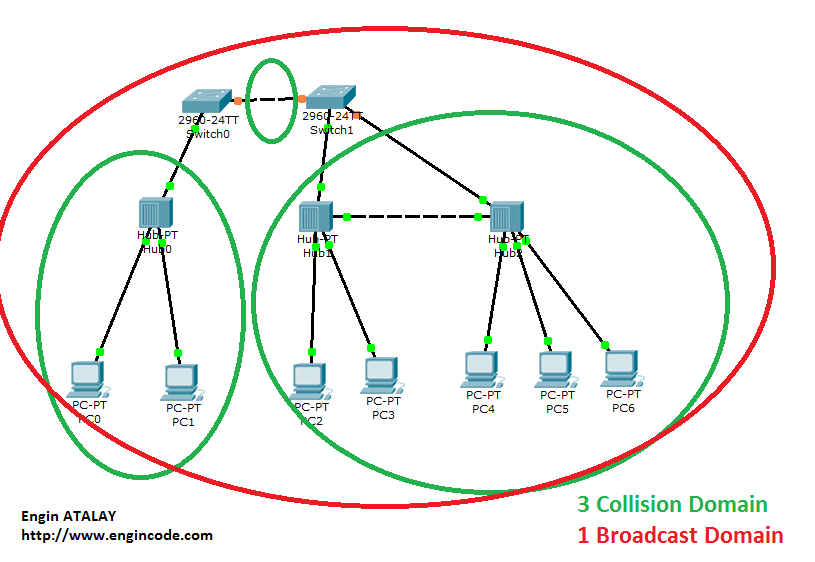

Örnek -2

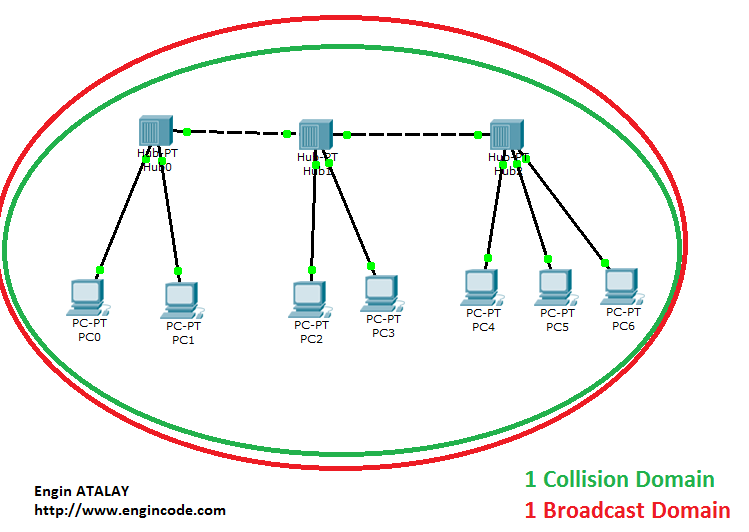

Örnek - 3
